Simulação sistema fotovoltaico conectado à rede: Cliente Residencial.

Simulación sistema fotovoltaico conectado a la red: Cliente Residencial.

Este documento descreve os principais aspectos técnicos e de viabilidade financeira de um Sistema Fotovoltaico residencial conectado à rede de  2,25kWp, localizado na cidade de Rio de Janeiro-RJ.

Este documento describe los principales aspectos técnicos y de viabilidad financiera de un sistema fotovoltaicos residencial conectado a la red eléctrica de 2,25kWp,  ubicado en la ciudad de  Rio de Janeiro-RJ.

  1. Estudo técnico do sistema solar fotovoltaico.

 1. Estudio técnico del sistema solar fotovoltaico.

A seguinte figura mostra a planta de localização da instalação no Rio de Janeiro-RJ. As coordenadas geográficas (Latitude e Longitude) da residência são 23,02 °S, 43,45°O.

La siguiente figura muestra la planta de situación de la instalación en Rio de Janeiro-RJ. Las coordenadas geográficas (Latitud y Longitud) de la vivienda son: 23,02 °S, 43,45°O.

O Sistema possui um total de 9 módulos fotovoltaicos policristalinos do fabricante Yingli Solar de 250W, modelo YL250P-29b. Ocupando uma área total aproximada de 14,7m². O peso estimado da carga do sistema fotovoltaico distribuído sobre o telhado é de 11,39 kg/m². Os módulos têm uma inclinação de 15º e estão orientados com um azimut de 14ºNO.Nesta instalação é usado 1 string com 9 módulos fotovoltaicos, fornecendo 2,25kWp (Standard Tests Conditions - STC) na entrada do inversor interativo do fabricante ABB, modelo UNO-2.0-I-OUTD.

El sistema posé un total de 9 módulos fotovoltaicos policristalinos del fabricante Yingli Solar de 250W, modelo YL250P-29b. Ocupando un área total aproximada de 14,7m². El peso estimado de la carga del sistema fotovoltaico distribuido sobre el tejado es de 11,39 kg/m². Los módulos tienen una inclinación de 15º y están orientados con un acimut de 14ºNO. En esta instalación es utilizada 1 cadena con 9 módulos fotovoltaicos, suministrando 2,25 kWp (Standard Tests Conditions - STC) en la entrada del inversor interactivo del fabricante ABB, modelo UNO-2.0-I-OUTD.

Dados técnicos do módulo fotovoltaico da Yingli Solar de 250W

Datos técnicos del módulo de Yingli Solar de 250W

Dados técnicos do inversor interativo da ABB de 2kW.
Datos técnicos del inversor interactivo ABB de 2kW.

A seguinte figura mostra o layout da instalação do sistema fotovoltaico.
La siguiente figura muestra el layout de la instalación del sistema fotovoltaico.

O SFCR foi projetado para atender o 100% do consumo do cliente (média mensal 269 kWh/mês), com geração solar anual de 3.178 kWh/ano, possuindo um fator de desempenho anual estimado em 79,4%.

El sistema fue proyectado para atender el 100% del consumo del cliente (media mensual 269 kWh/mês), con generación solar anual de 3.178 kWh/año, poseyendo un factor de desempeño anual estimado en 79,4%.

Os arranjos fotovoltaicos são conectados em série usando cabos CC. A conexão entre o lado CA do inversor e o quadro é feito por cabeamento AC. Foram adotados cabos DC de 6mm² unipolar e AC de 4mm² unipolares. Será instalado 1 disjuntor monopolar de 16A para a proteção do inversor no quadro geral de baixa tensão (QGBT).Todos os módulos fotovoltaicos e as estruturas metálicas são propriamente aterradas, com a conexão feita junto ao terra da instalação, foram adotados cabos AC de 10mm² para o aterramento. O percurso dos cabos AC e CC será realizado em eletroduto rígido metálico de diâmetro 25mm (3/4”).  No lado CC se instalará uma string box para a proteção da parte CC, a string box terá um secionador, 2 fusíveis de 15A-CC e um DPS para CC.

Los paneles fotovoltaicos serán conectados en serie usando cables CC. La conexión entre el lado AC del inversor y el cuadro es hecho por cables AC. Fueron adoptados cables DC de 6 mm² unipolares y AC de 4mm² unipolares. Será instalado 1 disyuntor unipolar de 16A para la protección del inversor en el cuadro general de baja tensión (CGBT). Todos los módulos fotovoltaicos y las estructuras metálicas son propiamente aterradas con la conexión hecha junto a la tierra de la instalación, fueron adoptados cables AC de 10mm² para el aterramiento. El trayecto de los cables AC y CC será realizado en tubo rígido metálico de diámetro 25mm (3/4”). En el lado CC será instalado una string box para la protección de la parte CC, la string box tendrá un seccionador , 2 fusibles de 15A-CC y un DPS para CC.

A torre de telefonia produz sombreamento sobre os módulos, com o próprio software de desenho fotovoltaicos (PVsyst) fazemos um estudo de sombreamento para obter as perdas.

La torre de telefonía produce sombra sobre los paneles, con el propio software de diseño fotovoltaico (PVsyst) hacemos un estudio de sombres para obtener las pérdidas.

As perdas por sombreamento são de um 1%.

Las pérdidas por sombras son de un 1%.

 2.     Estudo viabilidade financeira.
  2.   Estudio viabilidad financiera.

Com a conta do cliente e a geração do sistema solar, obtemos uma comparativa mensal e anual.

Con la factura del cliente y la generación del sistema solar, obtenemos una comparativa mensual y anual.

Sendo a tarifa de 0,61109 R$/kWh e bandeira vermelha, estimamos a economia mensal e anual do sistema fotovoltaico no primeiro ano.

Siendo la tarifa de 0,61109 R$/kWh, estimamos la economía mensual y anual del sistema fotovoltaico en el primer año.

Com um reajuste tarifário no 1º e 2º ano de 20%, e nos demais anos de 10%, calculamos a economia anual gerada nos 15 primeiros anos do sistema fotovoltaico.

Con un reajuste tarifario en el 1º y 2º año del 20%, y en los demás años del 10%, calculamos la economía anual generada en los 15 primeros años del sistema fotovoltaico.

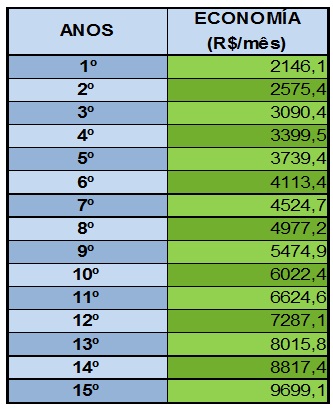

A seguir mostra-se a economia total gerada nos 15 primeiros anos de vida útil do sistema.

A continuación se muestra la economía total generada en los 15 primeros años de vida útil del sistema.

Com a economia gerada nos 15 primeiros anos e um orçamento total do sistema fotovoltaico de 19.560,5 R$, obtemos um pay-back do sistema fotovoltaico de 6 anos.

Con la economía generada en los 15 primeros años y un presupuesto total del sistema fotovoltaico de 19.560,5 R$, obtenemos un pay-back del sistema fotovoltaico de 6 años.

A continuação mostra-se um video da instalação fotovoltaica residencial.
A continuación se muestra un vídeo de la instalación fotovoltaica residencial.

PROJETOS BRASIL ENERGIAS RENOVÁVEIS

Facebook: https://www.facebook.com/projetosbrasilenergiasrenovaveis?fref=ts

Contato: projetosbrasilenergiasrenovav@gmail.com

MICROINVERSORES FOTOVOLTAICOS.

Os microinversores fotovoltaicos são dispositivos de inversão da energia gerada pelos módulos de energia solar fotovoltaica que podem alimentar unicamente a um ou dois módulos.
Los microinversores fotovoltaicos son unos dispositivos de inversión de la energía generada por los paneles de energía solar fotovoltaica que pueden alimentar únicamente a uno o dos paneles.

Um inversor é um dispositivo necessário para converter a energia elétrica em corrente continua produzida pelos módulos solares, em eletricidade em corrente alternada como a proporcionada pela rede elétrica e que se consome em casas e empresas.
Un inversor, es un dispositivo necesario para convertir la energía eléctrica en corriente continua producida por los paneles solares, en electricidad en corriente alterna como la proporcionada por la red eléctrica y que se consume en casas y empresas.

Os inversores convencionais, aos que se conecta um grupo de módulos, têm uma potência mínima de aproximadamente 1.500W, enquanto que estes microinversores fotovoltaicos alimentam a um módulo de aproximadamente 250W ou dois em paralelo.
Los inversores convencionales, a los que se conecta un grupo de paneles, suelen tener una potencia mínima de aproximadamente 1500 W, mientras que estos microinversores fotovoltaicos alimentan a un panel de aproximadamente 250 W o a dos en paralelo.

Para um ótimo funcionamento do inversor solar convencional, cada entrada independente (com ponto de seguimento solar) deve ter módulos com a mesma inclinação, orientação e sem problemas de sombreamento da parte do campo de módulos.
Para un correcto funcionamiento de un inversor solar convencional, cada entrada independiente (con punto de seguimiento solar) debe tener módulos conectados con la misma inclinación, orientación y sin problemas de sombreado de parte del campo de paneles.

Estes dispositivos estão concebidos para uso em instalações fotovoltaicas que cumprem alguma ou varias das seguintes características.

Estos dispositivos están concebidos para uso en instalaciones fotovoltaicas que cumplen alguna o varias de las siguientes características:

-Instalações domésticas pequenas, quando a potência total dos módulos seja menor de 1.000W.
-Instalaciones domésticas pequeñas, cuando la potencia total de paneles sea menor de 1.000 W.

-Sistemas onde algum dos módulos pode ter problemas de sombreamento.
-Sistemas donde alguno de los paneles pueda tener problemas de sombreado.

-Localização com distintas orientações ou inclinações para os módulos.

-Emplazamientos con distinta orientación o inclinación para los paneles.

-Os inversores se localizam junto aos módulos, o que evita ter um dispositivo de um tamanho considerável em algum outro lugar.
-Los microinversores se emplazan adosados a los paneles, lo que evita tener un dispositivo de un tamaño considerable en algún otro lugar.

Quais são as vantagens dos microinversores fotovoltaicos?
¿Cuales son las ventajas de los microinversores fotovoltaicos?

- Otimização na produção de energia de cada módulo solar.
- Optimización en la producción de energía de cada panel solar.

- Evitar perdas de produção derivadas de sombreamento sobre algum módulo.
- Se evitan pérdidas de producción derivadas de sombras sobre algún panel.

- Cada módulo funciona de forma independente, pelo que a falha de um de eles não afeta ao conjunto da instalação.
- Cada panel funciona de manera independiente, por lo que el fallo de uno de ellos no afecta al conjunto de la instalación.

- Se pode monitorizar o funcionamento de cada módulos de maneira individual.
- Se puede monitorizar el funcionamiento de cada módulo de manera individual.

Que desvantagens apresentam os inversores convencionais de conexão à rede?
¿Que desventajas presentan respecto a inversores convencionales de conexión a red?

- O custo de manutenção é maior, ao necessitar revisar mais dispositivos.
- El coste del mantenimiento es mayor, al necesitar revisar más dispositivos.

- Em instalações de mais de 1.500W o custo do sistema pode aumentar consideravelmente.

- En instalaciones de más de 1500 W el coste del sistema puede aumentar considerablemente.

Que requisitos têm estas instalações?
¿Qué requisitos tienen estas instalaciones?

-Devem-se instalar dispositivos de proteção automática e contra contatos indiretos (fusíveis ou disjuntores e diferenciais) antes de conecta-los a rede elétrica a qual alimentam. Podem-se agrupar vários inversores em uma só proteção do calibre adequado.
-Se debe instalar dispositivos de protección automática y contra contactos indirectos (fusibles o magnetotérmicos y diferencial) antes de conectarlos a la red eléctrica a la que alimenten. Podrán agruparse varios inversores en una sola protección del calibre adecuado.

Em resumo, o uso de microinversores fotovoltaicos é muito interessante em instalações residenciais, quando se quer aportar uma popança sem realizar uma instalação complexa.En resumen, el uso de microinversores fotovoltaicos es muy interesante en instalaciones domésticas, cuando se quiere aportar un ahorro sin realizar una compleja instalación.

PROJETOS BRASIL ENERGIAS RENOVÁVEIS

Facebook: https://www.facebook.com/projetosbrasilenergiasrenovaveis?fref=ts

Contato: projetosbrasilenergiasrenovav@gmail.com

TELHADOS BRANCOS

TEJADOS BLANCOS

Devido às variações climáticas e o aumento da densidade urbana, as cidades têm se tornados cada vez mais quentes. Grandes metrópoles como São Paulo e Rio de Janeiro, por exemplo, sofrem com a temperatura sufocante das áreas de grande massa urbana que dificulta a circulação de vento e absorve grande parte do calor gerado por incidência solar.

Debido a las variaciones climáticas y al aumento de la densidad urbana, las ciudades se volvieron cada vez más calientes. Grandes metrópolis como São Paulo y Rio de Janeiro, por ejemplo, sufren con la temperatura sofocante de las áreas de grandes masas urbanas que dificulta la circulación de viento y absorbe gran parte del calor generado por incidencia solar.

Para remediar esse processo de auto-aquecimento nesses microclimas, diversas medidas estão sendo adotadas e várias técnicas vêm chamando a atenção da sociedade, que já percebeu a urgência que a questão climática necessita. Os telhados brancos diminuem a temperatura nos ambientes. Estudos comprovam que pintar um telhado de branco pode reduzir entre um 40% a 70% a temperatura nos ambientes, com capacidade de reduzir também em até 96% os raios UV, e refletir um  80%  mais os raios solares, no qual pode gerar uma economia de energia elétrica em torno de 30% nas edificações.

Para solucionar ese proceso de auto-calentamiento en esos microclimas, diversas medidas están siendo adoptadas y varias técnicas vienen llamando la atención de la sociedad, que ya percibió la urgencia que la cuestión climática necesita. Los tejados blancos disminuyen la temperatura en los ambientes. Estudios certifican que pintar un tejado de blanco puede reducir entre 40% al 70% la temperatura en los ambientes, con capacidad de reducir también hasta un 96% los rayos UV, y reflejar un 80% más los rayos solares, lo cual puede generar una economía de energía eléctrica en torno de un 30% en las edificaciones.

Na Grécia, as construções recebem especialmente a cor branca para ajudar a diminuir o calor intenso. Esta é uma técnica muito antiga.

Enquanto na Califórnia, Estados Unidos, existe uma lei que exige que os prédios comerciais tenham os telhados pintados de branco.

En Grecia, las construcciones reciben especialmente el color blanco para ayudar a disminuir el calor intenso. Ésta es una técnica muy antigua.

Mientras en California, Estados Unidos, existe una ley que exige que los edificios comerciales tengan los tejados pintados de blanco.

Na seguinte imagem se observa como era a construção antiga na Grécia:

En la siguiente imagen se observa como era la construcción antigua en Grecia:

Mas, quais são as vantagens dos telhados brancos?

Pero, cuales son las ventajas de los tejados blancos?

- Mais conforto (temperaturas menores).

- Mayor confort (temperaturas menores).

- Reduz o consumo de energia Os ambientes ficam menos quentes com o uso de telhado branco, devido à reflexão da radiação solar, há uma menor necessidade do uso de aparelhos de ar condicionado e ventiladores.

- Reducción del consumo de energía. Los ambientes están con una temperatura menor con el uso de tejados blancos, debido a la reflexión de la radiación solar, hay una  necesidad  menor en el uso de aparatos de aire acondicionado y ventiladores.

- Diminuição da emissão de CO2.

- Disminución de la emisión de CO2.

- Diminuição das ilhas de calor (fenômeno climático que ocorre principalmente nas cidades com elevado grau de urbanização. Nessas áreas urbanas as temperaturas podem variar de 1 a 6ºC a mais em comparação as áreas rurais próximas). Como se pode ver na seguinte imagem:

- Disminución de las islas de calor (fenómeno climático que ocurre principalmente en las ciudades con elevado grado de urbanización. En esas áreas urbanas las temperaturas pueden variar de 1 a 6º de más en comparación a las áreas rurales próximas). Como se puede ver en la siguiente imagen:

- Pouca manutenção (garantia de até 5 anos)

- Poco mantenimiento (garantía de hasta 5 años)

- Ajuda a refletir os raios solares. A cor branca reflete a radiação solar, reduzindo a absorção de calor. Quanto mais escura a tinta, mais a superfície absorve os raios solares e mais quente o ambiente fica.

- Ayuda a reflejar los rayos solares. El color blanco refleja la radiación solar, reduciendo la absorción de calor. Cuanto más escuro es la pintura, más superficie absorbe los rayos solares y más caliente el ambiente queda.

- Maior vida útil para os telhados. A aplicação é fácil, e logo após a aplicação pode sentir o efeito da diferença de temperatura. As tintas impermeabilizam e protegem os telhados, evitando a proliferação de fungos.

- Mayor vida útil de los tejados. La aplicación es fácil, y después de la aplicación se puede sentir el efecto de diferencia de temperaturas. Las pinturas impermeabilizan y protegen los tejados, evitando la proliferación de hongos.

- No seguinte vídeo podemos ver algumas dicas dos telhados brancos:

- En el siguiente vídeo podemos ver algunos consejos de los tejados blancos:

A Dow Brasil, apoia a causa e está em constante pesquisa para gerar soluções de alta tecnologia e também opções simples e de baixo custo, um exemplo deste trabalho foi o engajamento com famílias de comunidades do Rio de Janeiro, veja como no seguinte vídeo.

La Dow Brasil, apoya la causa y está en constante investigación para generar soluciones de alta tecnología y también opciones simples y de bajo coste, un ejemplo de este trabajo fue el compromiso con las familias de una comunidad de Rio de Janeiro, vea como en el siguiente vídeo.



Veja exemplos de telhados brancos:

Vea ejemplos de tejados blancos:

PROJETOS BRASIL ENERGIAS RENOVÁVEIS

Facebook: https://www.facebook.com/projetosbrasilenergiasrenovaveis?fref=ts

Contato: projetosbrasilenergiasrenovav@gmail.com

POSTE DE LUZ COM ENERGIA SOLAR E EÓLICA

Farola pública con energía solar y eólica

A iluminação pública é importantíssima. Sem luz, a cidade pode parar com a falta de segurança, aumento nos acidentes de trânsito e esvaziamento das ruas, prejudicando comércios e serviços. Mas dos muitos gastos contínuos que se tem em infraestrutura urbana, a iluminação pública é dos poucos que pode ser completamente sustentável e funcionar sem geração de impactos no consumo de energia com a tecnologia de hoje
La iluminación es muy importante. Sin luz, la ciudad puede parar por la falta de seguridad, aumento de los accidentes de tráfico y calles vacías, perjudicando comercios y servicios. Pero de los muchos gastos continuos que se tiene en la infraestructura urbana, la iluminación pública es uno de los pocos que puede ser completamente sustentable y funcionar sin generación de impactos en el consumo de energía con la tecnología de hoy.

Investigadores do Departamento de Engenharia Elétrica da “Universidade Politécnica de Catalunha- UPC” (Espanha) e a empresa “Eolgreen” desenharam um inovador sistema de iluminação pública que funciona com a eletricidade produzida por dois módulos solares e um aerogerador eólico instalado no mástil do próprio poste da luz.
Investigadores del Departamento de Ingeniería Eléctrica de la “Universidad Politécnica de Cataluña-UPC” (España) y la empresa “Eolgreen” han diseñado un innovador sistema de alumbrado público que funciona con la electricidad producida por dos placas solares y un aerogenerador instalado en el mástil de la propia farola.

Os dois primeiros modelos de postes de luz “Eolgreen F104” (com altura de 6 e 8 metros) estão preparados para funcionar sem estar ligados à rede elétrica, e permitem reduzir um 20% o custo respeito ao sistema convencional de iluminação. As especificações do sistema indicam que estes tipos de postes de luz têm uma autonomia de 58 horas de funcionamento sem vento nem sol. Os novos postes da luz estão especialmente desenhados para vias interurbanas, autoestradas, parques urbanos e outros entornos públicos.
Los dos primeros modelos de farolas Eolgreen F104 (con altura de 6 y 8 metros) están preparados para funcionar sin estar conectados a la red eléctrica, y permiten reducir un 20% el coste respecto al sistema convencional de iluminación. Las especificaciones del sistema indican que este tipo de farolas tiene una autonomía de 58 horas de funcionamiento sin viento ni sol. Las nuevas farolas están diseñadas especialmente para vías interurbanas, autopistas, parques urbanos y otros entornos públicos.

O novo sistema de iluminação pública é o único a escala mundial que permite aproveitar a força do vento com velocidade de só 1,4 m/s (5,05 km/h) – velocidade de arranque.
El nuevo sistema de iluminación pública es el único a escala mundial que permite aprovechar la fuerza del viento con velocidad de solo 1,4 metros por segundo (velocidad de arranque).

Um dos elementos mais inovadores dos novos postes de luz é a turbina “Eolgreen” de tipo Boxer, desenhada e desenvolvida por “Clean & Wind Spain” e fabricada por “MTC Estampació”. A diferença dos grandes aerogeradores, o equipo instalado na parte superior das novas farolas está composto de quatro pás alveolares e revidadas a 90º.

Uno de los elementos más innovadores de las nuevas farolas es la turbina “Eolgreen” de tipo Boxer, diseñada y desarrollada por “Clean & Wind Spain” y fabricada por” MTC Estampació”. A diferencia de los grandes aerogenedores, el equipo instalado en la parte superior de las nuevas farolas está compuesto de cuatro palas alveolares y reviradas a 90º.

Por isso, as turbinas “Eolgreen” mantêm um par de arranque de tão só 0,2 N, otimizando uma produção cinética a moi pouca intensidade de vento, com uma velocidade de arranque de 1,4 m/s (5,4 km/h).

Por ello, as turbinas “Eolgreen” mantienen un par de arranque de tan solo 0,2 N, optimizando una producción cinética a muy poca intensidad de viento, con una velocidad de arranque de 1,4 m/s (5,04 km/h).

A equipe conta também com dois módulos fotovoltaicos tipo poli cristalinos com uma potência de 100W cada um, um regulador, sistema de monitorização, luminária LED modelo Selenium, gerador elétrico e bateria.

El equipo cuenta también con dos placas fotovoltaicas tipo poli cristalinas con una potencia de 100W/ud., regulador, sistema de monitorización, luminaria LEDs modelo Selenium, generador eléctrico y batería.

No 2015, a empresa tem previsto produzir umas 700 unidades de estes postes da luz.

En el 2015, la empresa tiene previsto producir unas 700 unidades de estas farolas.

Vantagens do sistema Eolgreen F104:

Ventajas del sistema Eolgreen F104:

- Cero emissões C02.
- Cero emisiones de CO2.

- Cero custo energético.
- Cero coste energético.

- Sem conexão à rede elétrica.
- Sin conexión a red eléctrica.

- Velocidade arranque 1,4 m/s.
- Velocidad de arranque 1,4 m/s

- Não poluição luminosa.
- No contaminación lumínica.

- Rápida instalação.
- Rápida instalación.

- Monitorização remota.
- Monitorización remota.

 - Autonomia de 58 horas sem vento nem sol.
- Autonomía de 58 horas sin luz ni sol.

 - Mínima manutenção.
- Mínimo mantenimiento.

Elementos que compõem o poste da luz Eolgreen F104:
Elementos que componen la farola Eolgreen F104:

1) TURBINA:

1) TURBINA:

-  Par mínimo arranque 0,2 N

- Par mínimo arranque 0,2 N

- Peso 28 Kg
- Peso 28 Kg

- Velocidade vento arranque 1,4 m/s (5,04 Km/h)
- Velocidad viento arranque 1,4 m/s (5,04 Km/h)

- Eixe vertical
- Eje vertical

- Velocidade máxima Stop/Seguridad 15 m/s
- Velocidad máxima Stop/Seguridad 15 m/s

2) CONTROLADOR:

2) CONTROLADOR:

- Start/Stop ligação alumbrado automático

- Start/Stop encendido alumbrado automático

- Gestão de produção energética, (eólico/solar)

- Gestión de producción energética, (eólico/solar)

- Otimização carga baterias
- Optimización carga baterías

- Regulação vida baterias

- Regulación vida baterías

- Regulação de tensão

- Regulación de tensión

- Regulação de carga

- Regulación de carga

- Sistema de seguridade de freado

- Sistema de seguridad de frenado

3) MONITORIZAÇÃO
3) MONITORIZACIÓN

- Sistema de recepção de dados (GPRS), a central receptora

- Sistema de recepción de dato (GPRS), a central receptora

- Leitura de tensão a tempo real

- Lectura de tensión a tiempo real

- Leitura de carga baterias

- Lectura de carga baterías

- Leitura de produçao em Watios

- Lectura de producción en Watios

- Leitura ligado/desligado

- Lectura encendido/apagado

- Aviso de prevenção de erro do sistema

- Aviso de prevención fallo de sistema

- Leitura estado do sistema

- Lectura estado del sistema

- Ate 99 unidades conectadas a uma receptora

- Hasta 99 unidades conectadas a una receptora

4) LUMINÁRIAS

4) LUMINARIAS

- Fabricante Philips

- Fabricante Philips

- Modelo Selenium
- Modelo Selenium

- Sistema LEDs
- Sistema LEDs

- Tensão alimentação 24V

- Tensión alimentación 24V

- Potência 31W e 45W
- Potencia 31W y 45W

- Fluxometria 3.000 e 4.500 lumens

- Flujometría 3.000 y 4.500 Lumen

- IP66
- IP66

- IK08
- IK08

- IEC N60598
- IEC N60598

- Altura 6-8 m
- Altura 6-8 m

5) MÓDULOS FOTOVOLTAICOS
5) PLACAS FOTOVOLTAICAS

- 2 unidades tipo poli cristalinas

- 2 unidades tipo poli cristalinas

- Potência de 100W cada um

- Potencia de 100W cada una

- Fotocélulas integradas detenção de luz

- Fotocélulas integradas detección luz

- Sistema orientação e regulação integrado

- Sistema orientación y regulación integrado

6) GERADOR

6) GENERADOR

- Velocidade vento produção energética de 1,7 m/s (6,12 km/h)
- Velocidad viento producción energética de 1,7 m/s (6,12 Km/h)

- Sistema eletromagnético

- Sistema electromagnético

- Silencioso

- Silencioso

- Produção energética máxima 400W

- Producción energética máxima 400W

- Sistema “Low Cooging”

- Sistema “Low Cooging”

7) BATERIA

7) BATERIA

- 1 unidade por sistema de alumbrado

- 1 unidad por sistema de alumbrado

- Tipo lítio-ferro fosfato

- Tipo de litio-ferro fosfato

- Sistema estanco

- Sistema estanco

- Mínima manutenção

- Mínimo mantenimiento

- Amperagem 100 Ah

- Amperaje 100 Ah.

- Tensão 3,5 V

- Tensión 3,5 V

- Potência máxima 2.640 W

- Potencia máxima 2.640 W

PROJETOS BRASIL ENERGIAS RENOVÁVEIS

Facebook: https://www.facebook.com/projetosbrasilenergiasrenovaveis?fref=ts

Contato: projetosbrasilenergiasrenovav@gmail.com
